LEGO Lineal v1.8

Diese Idee geistert schon länger in meinem Kopf herum.

Das Lineal ist an die LEGO-Geometrie angepasst

Die Dicke entspricht exakt einer Plate (inkl. Noppe), und die Seiten sind so dimensioniert, dass sie genau zwischen die Noppen passen. Ziel ist es, beim MOC-Bauen ein Mess- und Hilfswerkzeug zu haben, statt ständig nach Augenmaß zu arbeiten. Inspiriert vom klassischen 30cm-Lineal bzw. dem Dreikant entstand dieses Lineal.

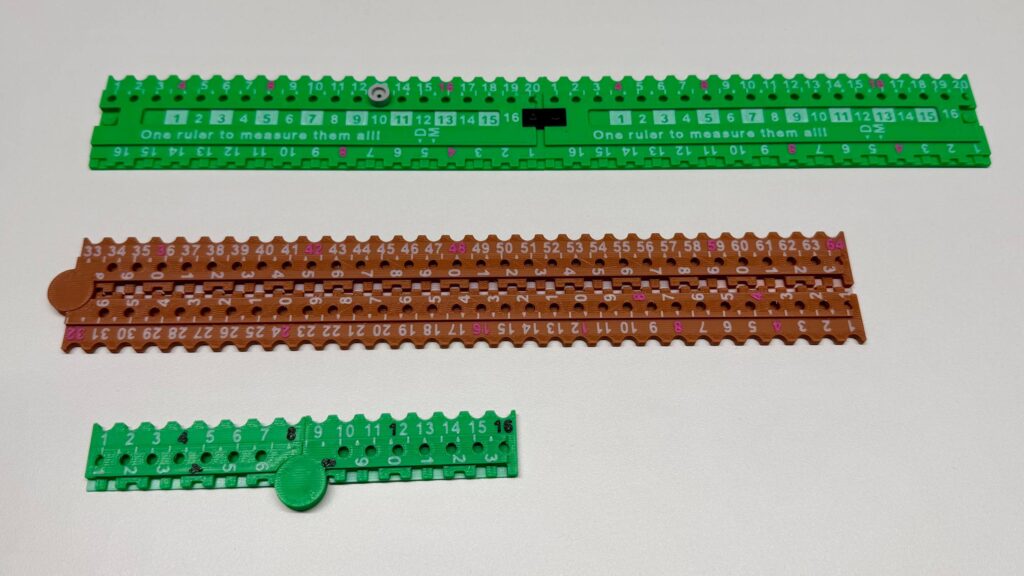

Es gibt zwei Varianten

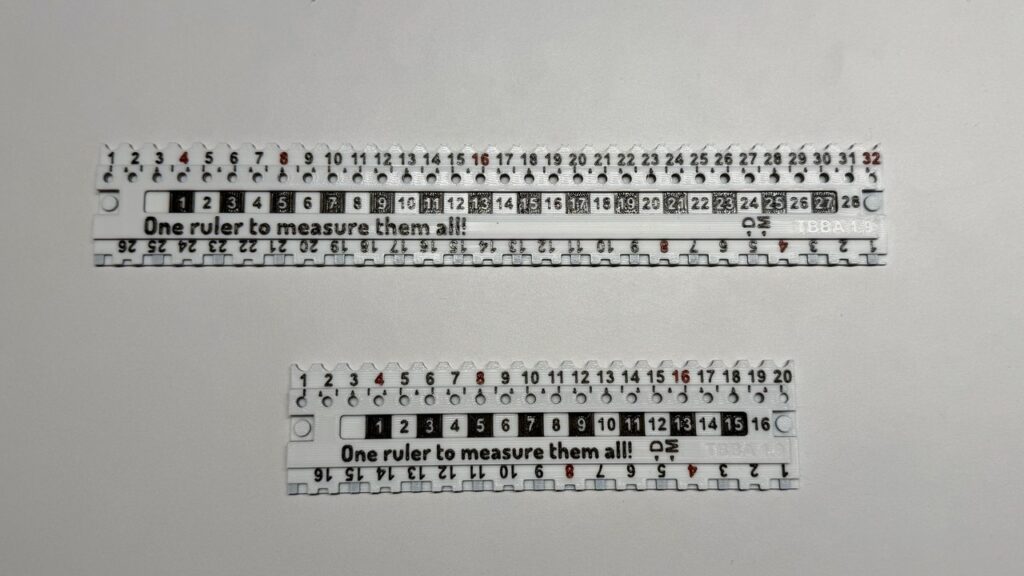

1) gerades Lineal v1.9

Dieses gibt es in drei Größen:

  • 20 Studs
  • 32 Studs
  • 40 Studs (aktuell durch meinen Drucker limitiert)

Besonderheiten:

  • Mehrere Lineale lassen sich mit einer einfachen 1×2 Plate verbinden – aus zwei kurzen wird sofort ein langes
  • Auf der Rückseite befindet sich eine Diagonalen-Tabelle für gängige LEGO-Winkel
  • In der Mitte gibt es eine Skala zum Bestimmen von Achs-, Liftarm- und Steinlängen

2) klappbares Lineal

Dieses gibt es in zwei Größen:

  • 32 Studs
  • 8 Studs (Pocket-Variante)

Der Klappmechanismus wird über zwei Magnete realisiert, da gedruckte Gelenke in dieser Baugröße nicht stabil genug wären.

Diese Variante kann:

  • zusammengeklappt als kompaktes Werkzeug genutzt werden
  • aufgeklappt als langes Lineal dienen
  • oder in zwei einzelne Messbereiche geteilt werden

Da Längen- und Höhenskala auf derselben Kante beginnen, lassen sich Längen und Höhen direkt ineinander umrechnen – extrem praktisch beim präzisen Bauen.

Was beide Lineale können

Beide Varianten bieten:

  • Stud-Messung
  • Höhenmessung bis auf Plate-genaue Auflösung
  • Silhouetten von Minifigur und Minidoll auf der Rückseite zur schnellen Bauhöhenkontrolle
  • Löcher für individuelle Markierungen, z. B. mit Bars oder Pins für häufig genutzte Abstände

Warum die Pocket-Klappvariante besonders ist

Die Pocket-Variante des Klapplineals ist aktuell mein Favorit:
Klein genug für den Schreibtisch, aber aufgeklappt ein erstaunlich mächtiges Layout-Werkzeug für Diagonalen, Höhen und Abstände – im Prinzip ein LEGO-eigenes Messsystem in der Hosentasche.

LEGO ist eine Marke der LEGO Gruppe, welche dieses Produkt weder herstellt, unterstützt noch autorisiert. Dieses Lineal ist ein unabhängiges, von einem Fan entwickeltes Werkzeug und steht in keiner Verbindung zur LEGO Gruppe. Es wurde so gestaltet, dass es mit LEGO Bausteinen kompatibel ist.
